Тепловая инфракрасная (ИК) аэросъемка выполняется с использованием тепловизионной сканирующей системы высокого разрешения «ИКАР-002» (разработка ГНПП «Аэрогеофизика®»).

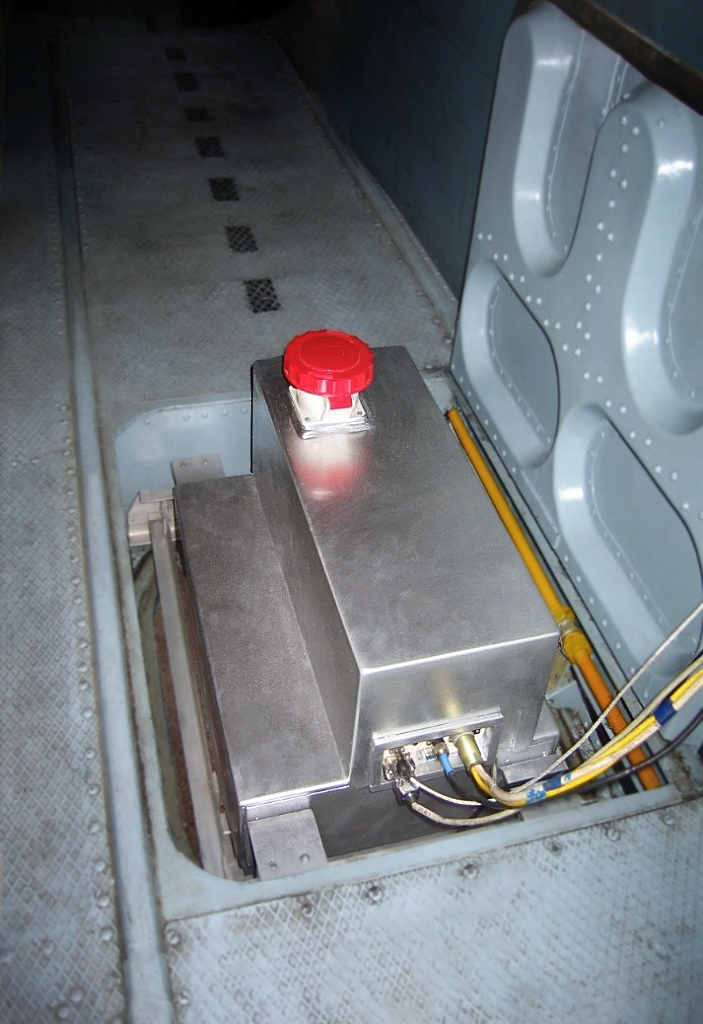

Тепловизор "ИКАР-002" на борту вертолета Ми-8Т
Характеристики системы:
- приём тепловизионного сигнала в спектральном диапазоне 8 – 14 мкм с высоким геометрическим разрешением — 3500 точек на строку сканерного изображения при скорости сканирования 230 строк в секунду;
- угол полного обзора 120°;
- мгновенный угол зрения 0.7 миллирадиан;
- тип сканирующей системы – Кеннеди;
- температурная чувствительность в спектральном диапазоне 8 - 14 мкм - 0.04° (при температуре фона 20°С);
- неискажающая упаковка данных более чем в два раза в реальном времени;
- запись данных на жёсткий диск бортового компьютера без ограничений параметров полета (скорости, высоты); продолжительность сеанса записи определяется объемом жесткого диска;
- регистрация данных спутниковой навигационной системы (GPS+ГЛОНАСС), значений углов курса, крена и тангажа и высоты полета; инерциальная система коррекции геометрических искажений, вызванных эволюциями летательного аппарата;
- время непрерывной работы – 12 часов; время автономной работы заливной системы охлаждения – 4 часа;
- диапазон рабочих температур -10°С - +35°С;
- напряжение питания – бортовая сеть 27В; потребляемый ток (макс.) – 18 А (при работе встроенного обогрева) и 9А (в основном режиме); возможна автономная работа с аккумуляторами;
- бортовая система сбора данных включает визуализацию ИК изображений в режиме реального времени и функцию активного вождения воздушного судна;
- в состав комплекса входит необходимое программное обеспечение для обработки и визуализации полученных данных.
Система применяется для выполнения производственных аэросъемок и отличается высокой надежностью.
Разработана и функционирует в производственном режиме технология полной обработки и интерпретации получаемых материалов, вплоть до формирования масштабных растровых и векторных слоев для размещения в ГИС Заказчика.
Фрагмент теплового инфракрасного изображения. Спектральный диапазон 8-14 мкм. Негатив. Ночь.
Свидетельство об утверждении типа средств измерений
